Prieš kurį laiką buvau rašęs kaip pasidaryti VU meter'į per LPT, mod'as buvo iš tiesų labai paprastas, tačiau turejo vieną didelį trūkumą - užėmė LPT jung'tį. Turintys spausdintuvus arba LCD nebegalėjo juo naudotis. Nusprendžiau pratęsti VU meter'io temą aprašant kaip jį pasijungti per paprasšiausią audio išėjimą.

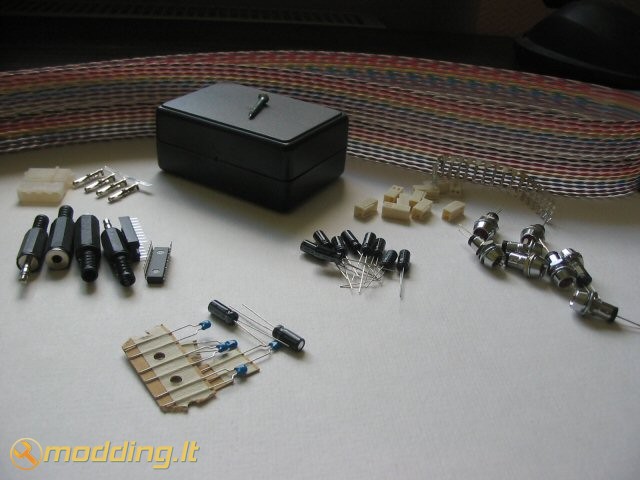

Ko mums reikės ?

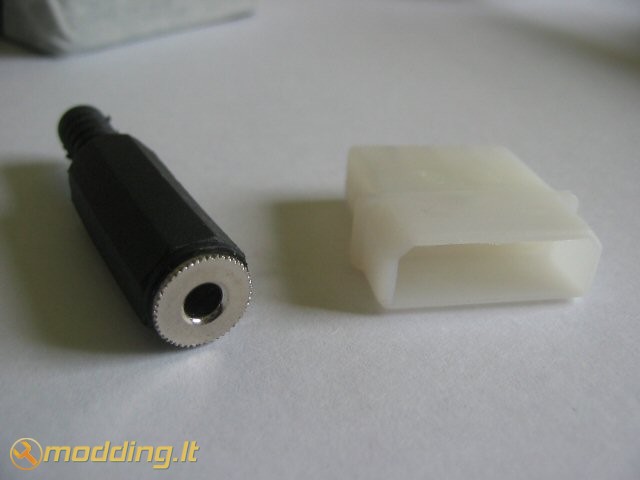

• 1x LM3915 mikroshemos + lizdo
• 10x 2pin lizdų
• 10x led'ų(su laikikliais)
• 1x mono kištuko ir lizdo
• 1x stereo kištuko ir lizdo
• 10x varžų
• poros metrų laidų
• dėžutės
• 1x molex kištuko
• 1x 10uF kondensatoriaus
• 1x 1k varžos

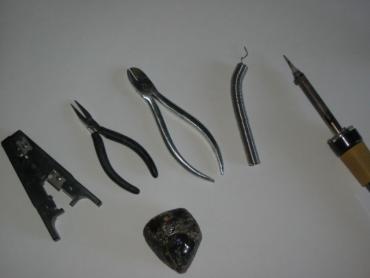

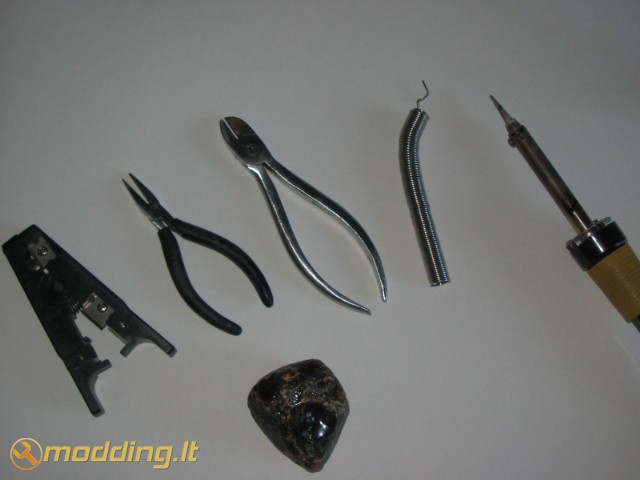

Taip pat visi reikalingi įrankiai: lituoklis, kanifolija, gnybtukai, žirklutės, gražtas, dremelis.

Darbo procesas

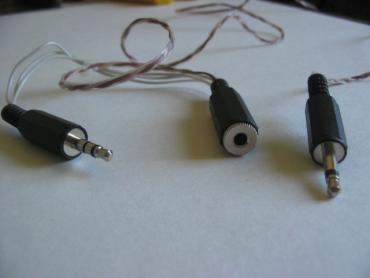

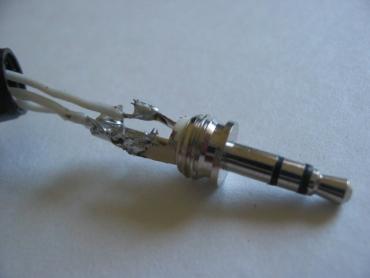

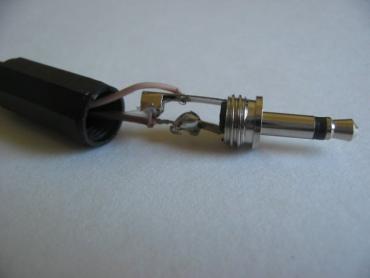

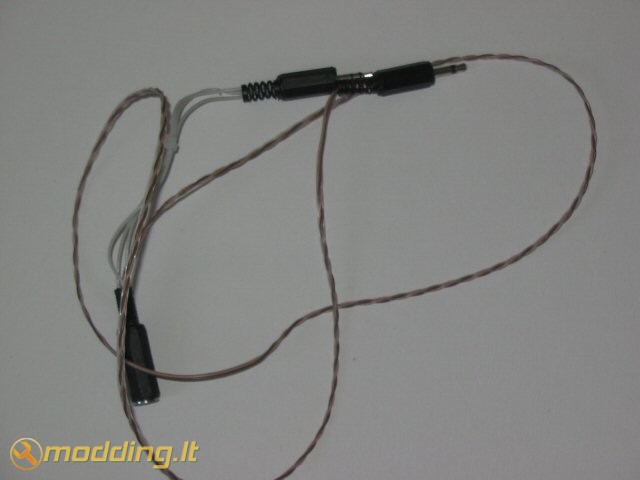

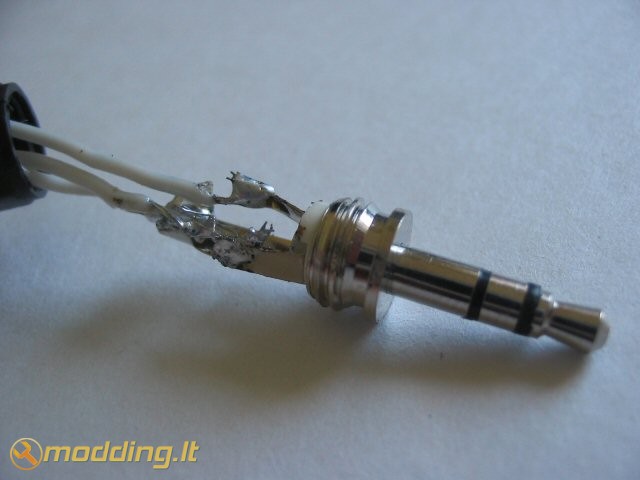

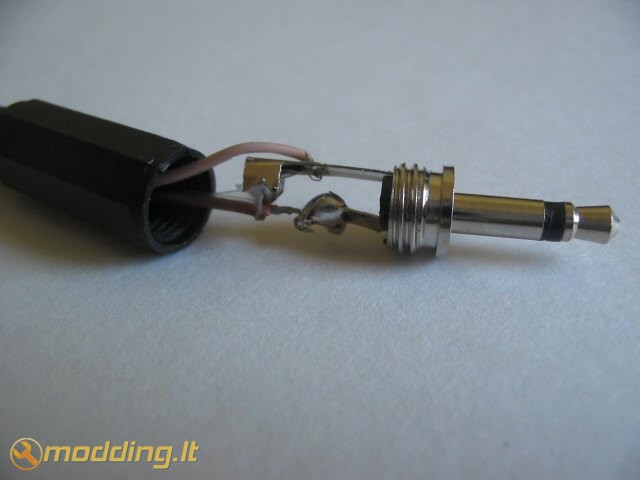

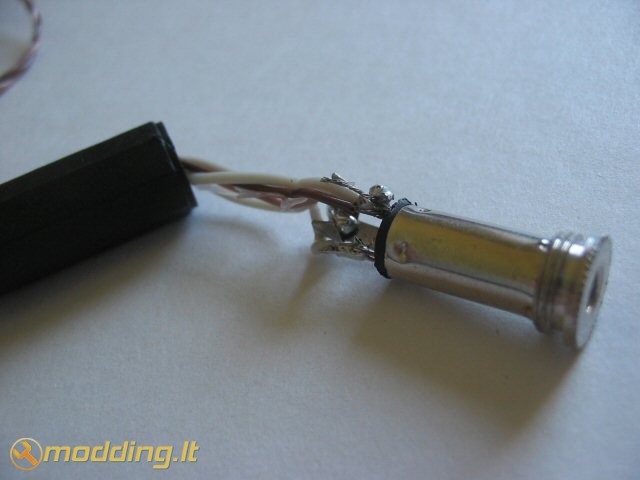

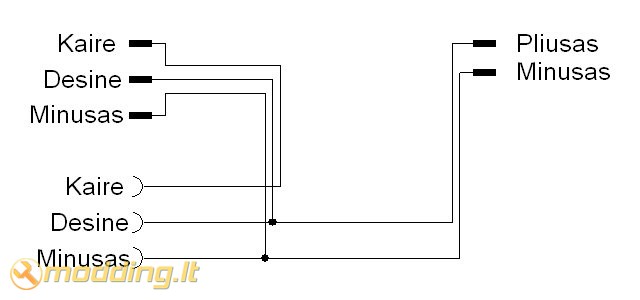

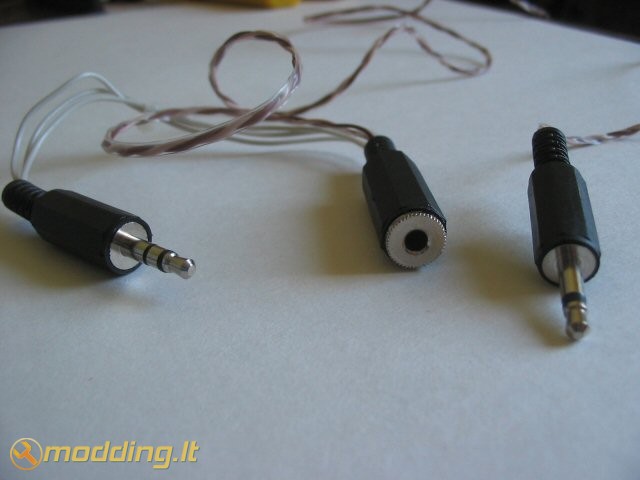

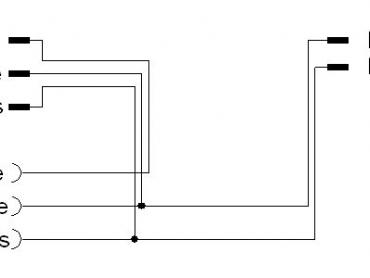

Visų pirma pradėkime nuo audio kabelio šakotuvo-prailgintuvo, juk nejungsim VU meterio tiesiai į kompą, nes negirdėsime garso :)Tam panaudosime po vieną mono kištuką ir lizdą, bei po vieną stereo kištuką ir lizdą. Galima naudoti ir kitokius kištukus bei lizdus, bet šie labiausiai tinka audio laidams savo dizainu. Prailgintuvas labai paprastas, tiesiog padarome prailgituvą su vienu mono išsišakojimu. Pateikiu schemą ir porą foto.

Pereiname prie pačio VU. Schemutė yra gana paprasta, tereikia sulituoti kontaktus, viskas turi veikti iš karto, montažinės plokštės nenaudojau. Manau viską galima tiesiog sulituoti laidais, bet čia jau Jūsų pasirinkimas. Varžos priklauso nuo Jūsų led'ų, jas galima pasiskaičiuoti čia.

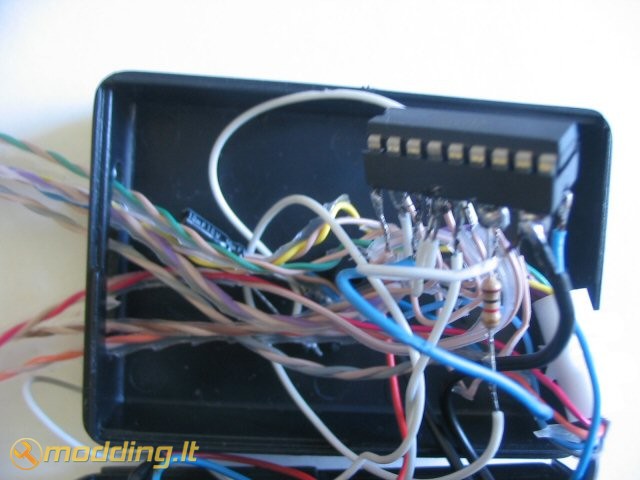

Tikslų mikroschemos LM3915 aprašyma galima rasti čia. Ji kainuoja apie 7Lt. Sulituota schemutė atrodo maždaug taip:

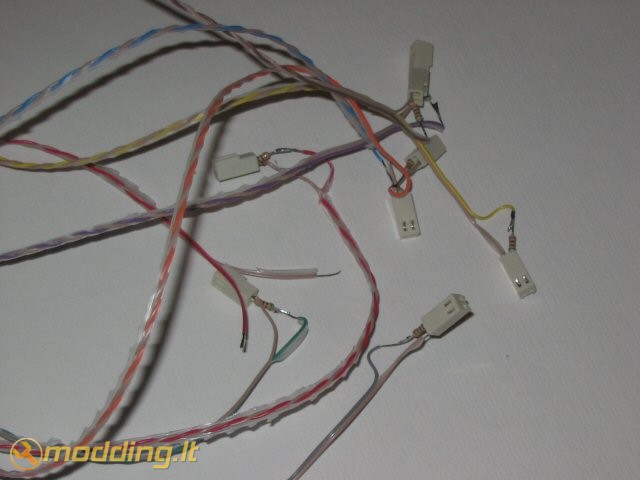

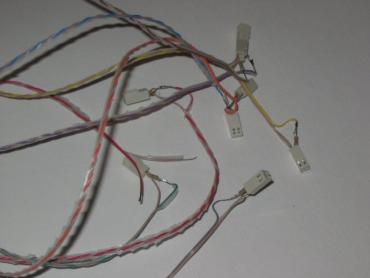

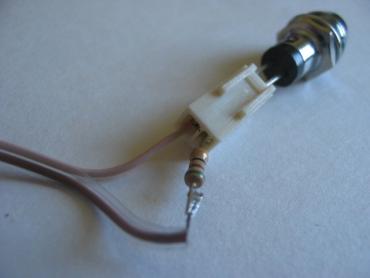

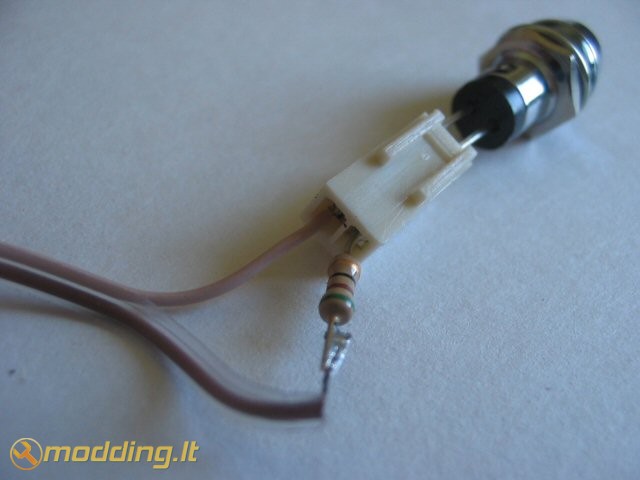

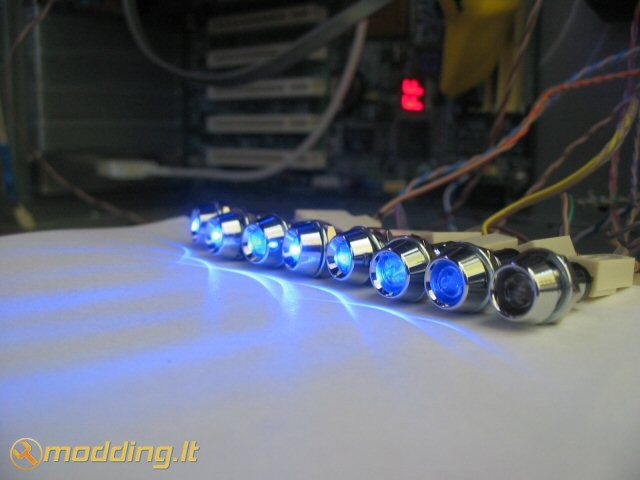

Viena svarbi detalė: geriausia diodų ne lituoti, o pasidaryti jiems lizdus su juose imontuotomis varžomis, tai atrodo mazdaug va taip:

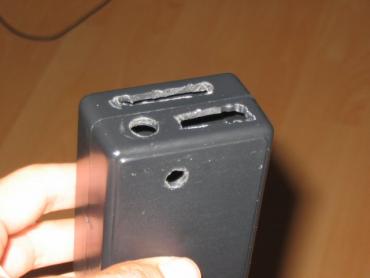

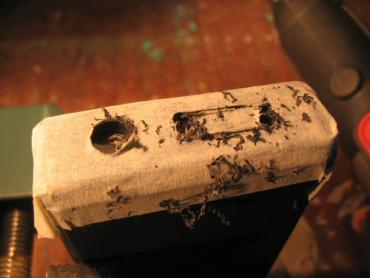

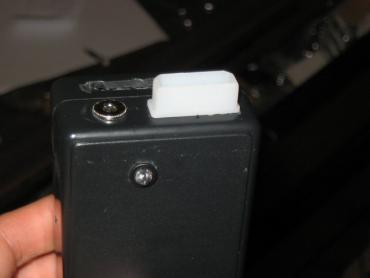

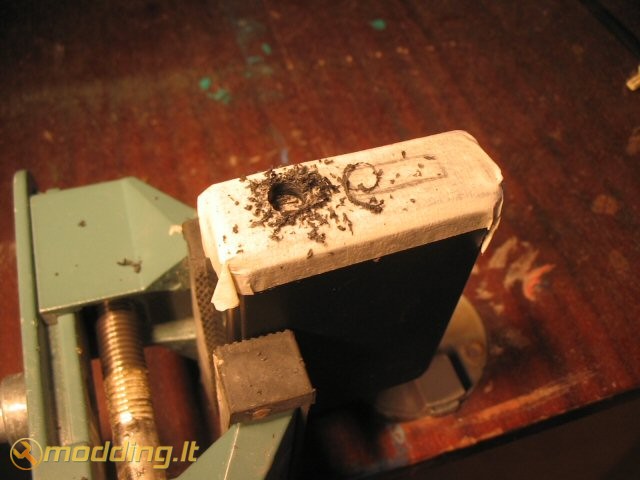

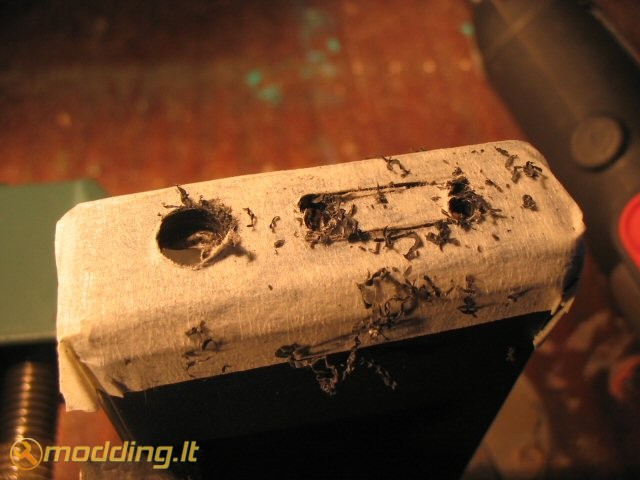

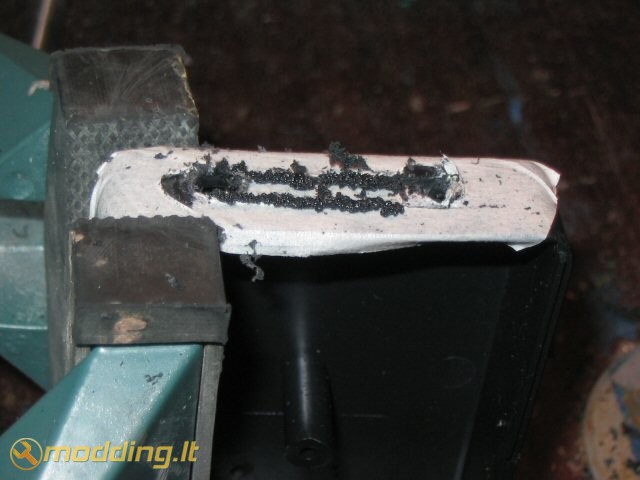

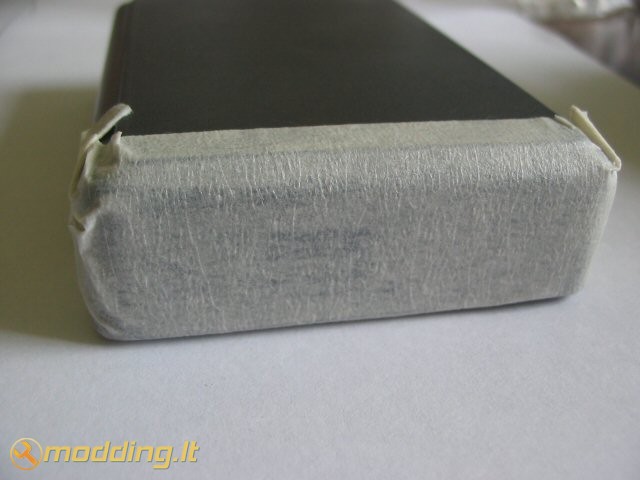

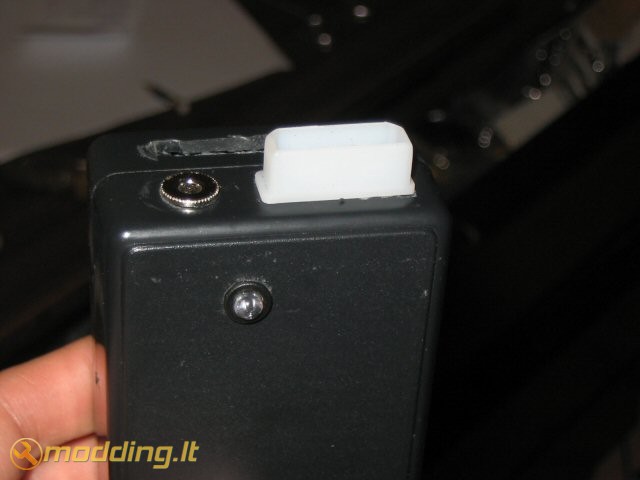

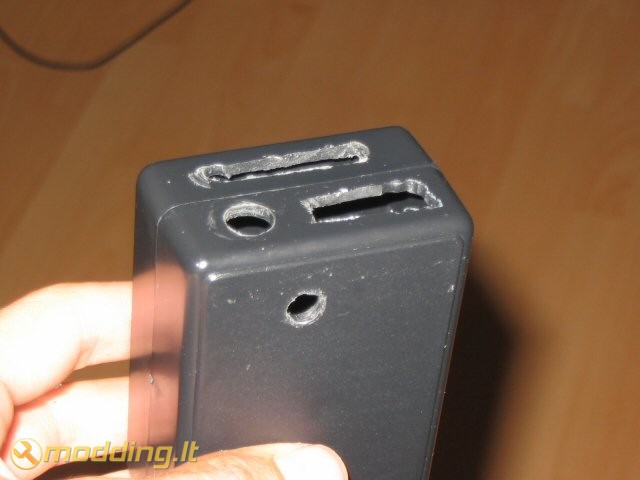

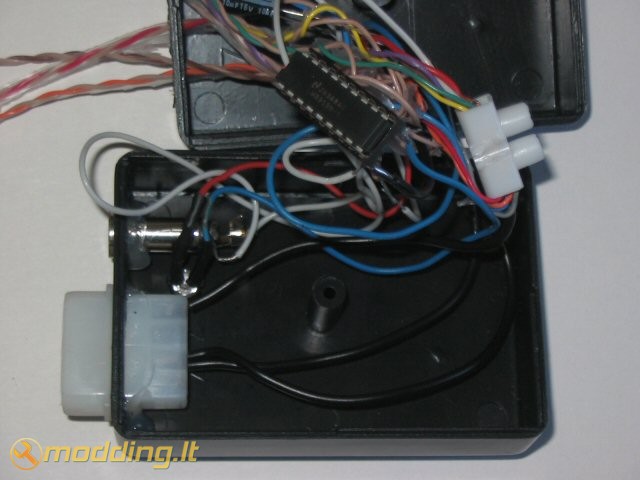

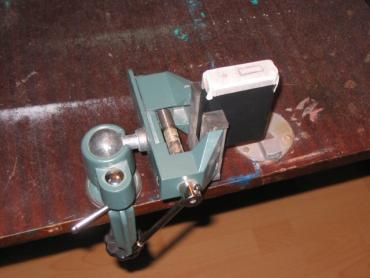

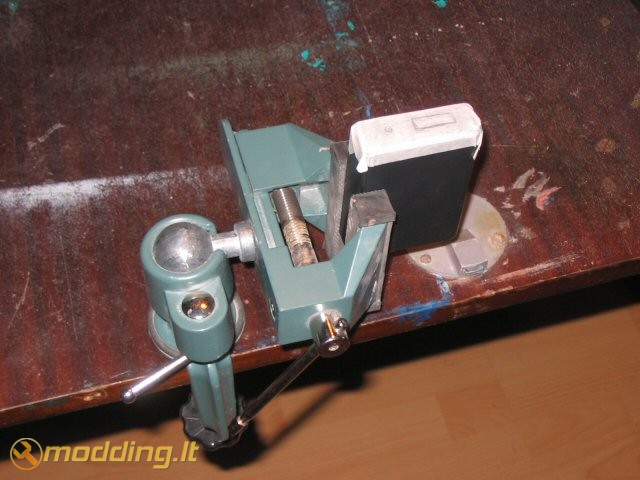

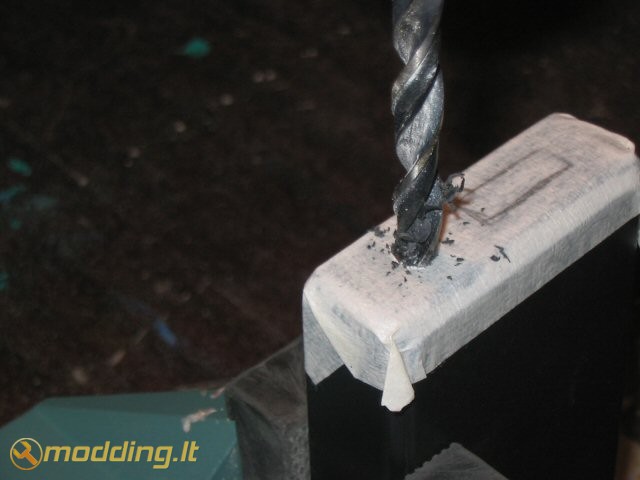

Taigi, sulitavę schemą pamatome, kad atsirado baisi laidų raizgalynė, saugumo sumetimais ją patariu izoliuoti karštais klijais. Schema yra ir ji veikia, bet juk nemesi tokią krūvą į dėžės kampą. Reikia geresnio sprendimo, taigi naudojame dėžutę. Kad būtų patogiau, geriausia išpjauti su popieriniu dremelio diskeliu skyle molex kištukui ir laidų išvedimui, panašiai kaip padariau aš, ir, aišku, įmontuoti mono audio lizdą.

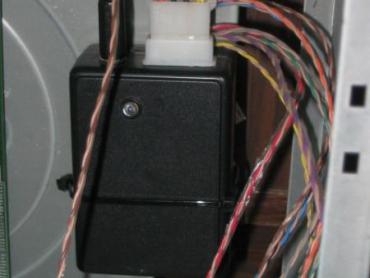

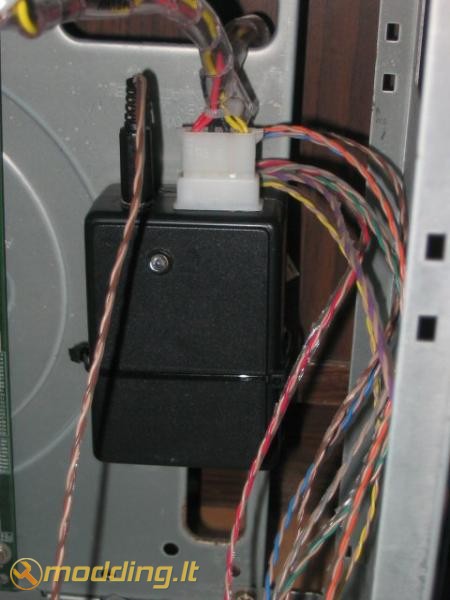

Kai jau turitę patogią dėžutę, reikia ją kur nors patalpinti. Geriausia tai padaryti dvipusės lipnios juostos pagalba. Papraščiausiai priklijuojame prie kokios nors sienelės korpuse.

Outro

Norėčiau paminėti, kad šitas VU meter'is žymiai geriau atspindi muzikos ritmą. Galbūt iš išores pasikeitimų nesimato, bet jie esminiai. Didelis pliusas, kad galima jį prisijungti praktiškai prie bet kokio audio išėjimo laido ir turint 4,5V bateriją.Jei kilo kokių nors neaiškumų - apsilankykite musu forume. Sėkmės!
